Qu'est-ce qu'un tombereau de camion à fondation peu profonde et pourquoi c'est important

A tombereau de camion à fondation peu profonde est une plate-forme basculante hydraulique pour véhicule dont la profondeur de la fosse de fondation est limitée à l'épaisseur de la plate-forme elle-même, plutôt qu'à la hauteur totale de la structure basculante. Étant donné que la fosse de support doit être aussi profonde que le cadre de la plate-forme, les travaux d'excavation sur site, de coulage du béton et de renforcement sont tous réduits. C'est pourquoi cette conception est rapportée par le fabricant comme réduisant les coûts de génie civil de plus de 60 pour cent par rapport à un tombereau de camion à fosse profonde classique. Cet article explique comment fonctionne la conception du camion-benne à fondation peu profonde, quelles données soutiennent ses avantages en termes de coût et de sécurité, comment elle se compare aux systèmes conventionnels à fosse profonde et ce que les acheteurs doivent rechercher lorsqu'ils s'approvisionnent en ce type d'équipement auprès d'un fabricant de camion-benne.

Qu'est-ce qu'un tombereau de camion à fondation peu profonde

Un tombereau de camion, parfois écrit comme camion-benne ou benne de véhicule, est une pièce d'équipement de chargement et de déchargement qui soulève et incline un camion, une remorque ou un conteneur chargé afin que les matériaux en vrac puissent être déchargés par gravité dans une trémie, une fosse ou une station de réception. Les installations traditionnelles de tombereau de camion reposent sur une fosse de fondation profonde qui abrite le cadre inclinable, les vérins hydrauliques et la structure du contrepoids sous le niveau du sol, ce qui nécessite généralement plusieurs mètres d'excavation, des dispositions de drainage et des travaux de béton structurel avant même que l'équipement mécanique puisse être installé.

Le tombereau de camion à fondation peu profonde la conception modifie cette relation entre l'équipement et les travaux de génie civil qui l'entourent. Au lieu d'enfoncer le cadre basculant dans une fosse profonde, la plateforme repose sur une fondation peu profonde dont la profondeur correspond uniquement à l'épaisseur de la structure de la plateforme elle-même. Les vérins hydrauliques, le système de synchronisation et les béquilles sont conçus de telle sorte que le mouvement de levage et de basculement se produit largement au-dessus du sol, c'est pourquoi cette configuration est parfois appelée tombereau de camion hors sol ou à fosse basse.

Cette approche est particulièrement pertinente pour les installations des industries de l'acier, de la chimie, du ciment, du charbon, des céréales, du pétrole et de la transformation alimentaire, où des stations de déchargement de camions et de conteneurs sont souvent ajoutées aux chantiers existants qui n'ont pas été initialement conçus pour accueillir des excavations profondes, des nappes phréatiques élevées ou des conflits de services publics souterrains.

Comment la conception des fosses peu profondes réduit les coûts de génie civil

Avant d'examiner le tableau ci-dessous, il est utile de comprendre pourquoi la profondeur des fondations est le principal facteur de coût de génie civil dans un projet de tombereau de camion. Chaque mètre supplémentaire de profondeur de la fosse augmente le volume de sol qui doit être excavé et enlevé, la quantité de béton structurel nécessaire pour retenir les parois de la fosse et la complexité des systèmes d'assèchement et de drainage nécessaires pour maintenir la fosse au sec. Des fosses plus profondes prolongent également les délais de construction, puisque l'excavation, l'étaiement, l'imperméabilisation et la cure doivent tous être terminés en séquence avant que l'équipement mécanique puisse être installé. Pour cette raison, les fabricants qui repensent le mécanisme de basculement pour qu’il fonctionne dans une fosse peu profonde ciblent directement l’élément de coût le plus important de l’installation globale. Le tableau ci-dessous illustre la comparaison entre un camion-benne à fondation peu profonde et une conception conventionnelle à fosse profonde en termes de coût relatif de génie civil.

Le donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Comparaison de la profondeur d'excavation pour les fondations des tombereaux de camion

La profondeur des fondations est la dimension physique qui détermine en fin de compte la plupart des différences de coûts et de calendrier décrites dans la section précédente. Il est donc utile de la visualiser directement. Dans un tombereau de camion classique, la fosse doit être suffisamment profonde pour loger le châssis inclinable complet, la course du vérin hydraulique et la structure du contrepoids, ce qui place généralement le fond de la fosse bien en dessous du niveau environnant. Dans un camion-benne à fondation peu profonde, la profondeur de la fosse est limitée à l'épaisseur de la structure de la plate-forme, puisque le mécanisme d'inclinaison fonctionne en grande partie au niveau du sol ou au-dessus. Le graphique à barres horizontales ci-dessous exprime cette différence à l'aide d'un indice de profondeur d'excavation relative, où la conception conventionnelle est traitée comme point de référence et la conception de fondation peu profonde est représentée comme une fosse proportionnellement moins profonde.

Dans le graphique ci-dessus, la barre rouge foncé la plus longue représente l'indice de profondeur d'excavation d'un camion-benne conventionnel à fosse profonde, qui est fixé à 100 pour servir de valeur de référence à des fins de comparaison. La barre la plus courte située juste en dessous représente le tombereau du camion à fondation peu profonde, dont l'indice de profondeur d'excavation se situe à environ 30 sur la même échelle relative, ce qui est cohérent avec la déclaration du fabricant selon laquelle la profondeur de la fosse correspond uniquement à l'épaisseur de la plate-forme. Cet écart visuel entre les deux barres est la raison physique derrière la réduction des coûts présentée dans le graphique en anneau plus haut dans cet article, car moins de profondeur se traduit directement par moins de volume d'excavation, moins de béton et moins de temps consacré à l'étaiement et à l'assèchement. Une excavation moins profonde réduit également le profil de risque de la phase de construction elle-même, car les travailleurs passent moins de temps dans des espaces confinés en sous-sol et les parois de la fosse nécessitent moins de soutien temporaire pendant le coulage. Pour les ingénieurs de chantier évaluant un tombereau de camion pour le déchargement de marchandises en vrac, cette comparaison de profondeur est souvent le premier filtre pratique utilisé pour décider si une conception de fosse profonde ou de fondation peu profonde est réalisable pour un emplacement donné. Les sites avec une nappe phréatique élevée, des canalisations souterraines existantes ou un accès limité aux excavations découvrent souvent qu'un camion-benne à fondation peu profonde est la seule option réaliste sans une réhabilitation approfondie et coûteuse du site. À l’inverse, les sites disposant de suffisamment d’espace, de faibles eaux souterraines et sans conflits de services publics enfouis peuvent toujours choisir une conception à fosse profonde si les considérations d’aménagement de l’usine la rendent préférable, puisque les deux configurations restent des approches techniques valables en fonction des conditions du projet. L'indice de profondeur relative utilisé dans ce tableau est destiné à servir de comparaison illustrative basée sur le principe d'épaisseur de plate-forme décrit par le fabricant, plutôt qu'à une mesure exacte pour une installation spécifique, puisque les dimensions réelles de la fosse varient selon le modèle, la capacité et l'examen technique spécifique au site. Les acheteurs évaluant un camion-benne pour leur propre installation doivent demander au fournisseur des dessins de fondations spécifiques au projet afin que les exigences exactes en matière d'excavation puissent être confirmées par rapport aux conditions locales du sol.

Caractéristiques techniques de base d'un tombereau de camion à fondation peu profonde

Au-delà de la fosse peu profonde elle-même, plusieurs caractéristiques techniques fonctionnent ensemble pour rendre ce type de tombereau de camion sûr, stable et efficace à utiliser au quotidien. Ces caractéristiques sont particulièrement pertinentes pour les directeurs d'usine qui comparent l'achat d'un camion-benne aux considérations de maintenance et de sécurité à long terme, plutôt que de s'intéresser uniquement au coût d'installation initial.

• Système de stabilité synchrone de cylindre d'huile de haute précision : maintient les deux côtés de la plate-forme inclinable en mouvement à l'unisson, ce qui améliore la sécurité, réduit les vibrations pendant le fonctionnement, réduit l'impact mécanique sur les vérins d'huile et prolonge la durée de vie des vérins.
• Dispositif de fixation de roue de retenue entièrement automatique : sécurise automatiquement les roues du camion afin que l'opérateur n'ait pas besoin de marcher dans la zone de déchargement poussiéreuse pour réparer le véhicule manuellement, permettant une opération à distance simple, sûre et efficace.
• Vérins et pompes hydrauliques importés : sélectionnés parmi des marques internationales établies pour leur fiabilité et leur longue durée de vie sous des cycles de chargement et de basculement répétés.
• Capacité de contrôle sans pilote : permet au chauffeur du camion d'effectuer l'opération de déchargement de manière autonome, sans nécessiter un opérateur professionnel dédié sur place pour chaque cycle.
• Conception structurelle de fondations peu profondes : limite la profondeur de la fosse à l'épaisseur de la plate-forme, qui est la caractéristique structurelle essentielle à l'origine de la réduction des coûts de génie civil évoquée plus haut dans cet article.

Lese features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Aperçu structurel en trois dimensions de la plate-forme du tombereau de camion

Pour faciliter la visualisation du concept de fondation peu profonde, le diagramme isométrique ci-dessous montre les principaux éléments structurels d'une plate-forme de tombereau de camion dans une vue tridimensionnelle simplifiée. Plutôt que de montrer les dimensions techniques exactes, le diagramme vise à illustrer la manière dont la plate-forme, les pieds de support hydrauliques, la charnière pivotante et la dalle de fondation peu profonde sont liés les uns aux autres dans l'espace. Les étiquettes indiquent les quatre zones structurelles décrites plus tôt dans cet article : la plate-forme basculante sur laquelle repose le camion ou le conteneur, les pieds du vérin hydraulique qui fournissent la force de levage, la charnière pivotante à la base de la rampe et la dalle de fondation peu profonde qui remplace une fosse creusée profonde.

Dans la vue isométrique ci-dessus, la surface rouge foncé représente la plate-forme sur laquelle repose le camion ou le conteneur pendant le chargement et le déchargement, et c'est cette surface qui s'incline selon son angle de travail lorsque les vérins hydrauliques s'étendent. Les deux pieds de support verticaux situés sous la plate-forme abritent les vérins hydrauliques importés décrits dans la section des caractéristiques du produit, et leur extension synchronisée maintient la plate-forme de niveau et stable lorsqu'elle monte. À la base de la rampe, la charnière pivotante permet au bord inférieur de la plate-forme de rester en contact avec le niveau du sol tandis que la section supérieure se soulève, ce qui est le détail mécanique qui permet un mouvement de basculement au-dessus du sol sans fosse profonde. La dalle ombrée sous la structure représente la fondation peu profonde elle-même, et sa profondeur correspond uniquement à l'épaisseur de la structure de la plate-forme plutôt que de s'étendre vers le bas pour accueillir le mécanisme d'inclinaison complet, qui est le principe d'ingénierie central derrière cette catégorie de produits. Ce diagramme est une représentation simplifiée à des fins d'illustration et ne remplace pas les dessins structurels spécifiques au projet, qui doivent toujours être obtenus auprès du fabricant avant le début de la construction.

Attributs de conception en matière de performances et de sécurité

Le coût du génie civil ne représente qu'une partie de la décision lors du choix d'un tombereau pour camion, car la sécurité d'exploitation au quotidien et la fiabilité à long terme comptent tout autant pour les gestionnaires d'usine. Le graphique radar ci-dessous traduit les caractéristiques de conception décrites précédemment en une simple évaluation illustrative de cinq attributs, basée sur les caractéristiques de conception déclarées par le fabricant plutôt que sur un test en laboratoire indépendant. Il vise à donner une idée qualitative de l'endroit où les choix de conception concentrent leurs avantages, plutôt que de représenter une référence numérique précise par rapport à une norme externe. Chaque axe du graphique correspond à l'une des caractéristiques techniques déjà évoquées dans la section caractéristiques du produit ci-dessus. En lisant le graphique du centre vers l'extérieur, un point plus proche du bord indique une plus grande emphase sur cet attribut de conception particulier.

Le long de l'axe de sécurité opérationnelle, le tombereau du camion à fondation peu profonde est positionné vers le bord extérieur du tableau car le dispositif de fixation automatique des roues de retenue évite à l'opérateur d'avoir à s'approcher d'un véhicule chargé dans une zone de déchargement poussiéreuse. L'axe de la durée de vie des cylindres reflète la combinaison du système de stabilité synchrone et de l'utilisation de cylindres et de pompes importés, tous deux décrits comme contribuant à une durée de vie plus longue des composants hydrauliques. L'axe du niveau d'automatisation reflète la capacité de contrôle sans pilote, qui permet au conducteur du camion de faire fonctionner l'équipement directement sans qu'un opérateur dédié soit présent pour chaque cycle. L'axe de contrôle des vibrations reflète le rôle du système de stabilité synchrone dans le maintien de la plate-forme à niveau pendant le levage, ce qui réduit les chocs mécaniques transmis aux vérins et à la structure porteuse. L'axe de simplicité de maintenance reflète une combinaison de moins de pièces mobiles exposées sous le niveau du sol, en raison de la fondation peu profonde, et de la philosophie de conception globale visant à réduire les interventions manuelles pendant les cycles d'exploitation normaux. Étant donné que la fosse elle-même est moins profonde, l'inspection et l'entretien de routine de la zone des fondations sont généralement plus accessibles que dans une installation en fosse profonde, où les techniciens peuvent devoir descendre dans un espace confiné pour inspecter les éléments structurels. Il convient de répéter que ce graphique radar est une illustration qualitative des priorités déclarées de la conception plutôt qu'un résultat de test certifié, et les ingénieurs d'usine évaluant un modèle de camion-benne spécifique doivent demander la fiche technique du fabricant et, le cas échéant, des rapports d'inspection tiers pour le modèle exact en question. Les lecteurs qui comparent plusieurs fournisseurs devraient considérer ce type de tableau comme un point de départ pour poser des questions techniques détaillées plutôt que comme une base finale pour les décisions d'approvisionnement en soi.

Aperçu de la réduction des coûts de construction civile

Étant donné que le coût du génie civil est le chiffre le plus fréquemment cité lorsqu’on parle des tombereaux à fondation peu profonde, il est utile de le présenter une fois de plus dans un format de jauge dédié qui résume l’ensemble de la discussion dans un seul visuel. La jauge ci-dessous montre la réduction des coûts rapportée pour la conception de fondations peu profondes par rapport à une installation conventionnelle à fosse profonde, exprimée en pourcentage du chiffre maximum référencé par le fabricant. Ce tableau est destiné à servir de résumé de référence rapide pour les lecteurs qui souhaitent connaître le numéro du titre sans lire la répartition complète des coûts évoquée plus haut dans l'article. La position de l'aiguille correspond directement à la plage de réduction indiquée par le fabricant, d'environ 60 à 70 pour cent selon les conditions du projet.

Le needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Industries typiques qui utilisent des tombereaux de camion à fondation peu profonde

Les équipements de tombereau de camion, y compris la configuration à fondation peu profonde, sont utilisés dans une gamme d'industries de manutention de matériaux en vrac où les camions, remorques ou conteneurs doivent être déchargés rapidement et en toute sécurité. Le tableau ci-dessous résume certains des secteurs dans lesquels ce type d'équipement est couramment utilisé, ainsi que le type général de matériau généralement manipulé dans chaque cas.

Étant donné que les besoins de déchargement diffèrent selon ces secteurs, un tombereau de camion est souvent spécifié aux côtés d'autres équipements de chargement et de déchargement automatiques, tels que des tombereaux latéraux, des équipements de chargement de voitures et des basculeurs de conteneurs, de sorte qu'un seul site puisse gérer plusieurs types de véhicules et de conteneurs via la même station de déchargement.

Choisir un fabricant de tombereaux pour camions à fondation peu profonde

Lorsqu'ils évaluent un fabricant ou un grossiste de tombereau de camion pour un projet de fondation peu profonde, les acheteurs regardent généralement au-delà de la simple économie de coûts et examinent plusieurs facteurs supplémentaires avant de prendre une décision d'approvisionnement. La liste suivante résume les principaux points que les équipes d’approvisionnement et d’ingénierie évaluent généralement lorsqu’elles comparent les fournisseurs d’équipements de chargement et de déchargement automatiques.

1. Si le fournisseur peut fournir des dessins de structure et de fondation spécifiques au projet plutôt que uniquement des dimensions marketing génériques.
2. Le brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Si le dispositif de fixation des roues de retenue et le système de contrôle prennent en charge un fonctionnement sans pilote ou à distance adapté au modèle de dotation en personnel de l'acheteur.
4. Le manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Expérience à l’exportation et capacité de support après-vente pour les acheteurs situés en dehors du pays d’origine du fabricant.

L'examen de cette liste de contrôle avec une liste restreinte de fournisseurs ou de grossistes de tombereaux permet de garantir que l'équipement finalement sélectionné correspond à la fois aux contraintes de génie civil du site et aux exigences opérationnelles quotidiennes de l'usine.

À propos de Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. est une entreprise nationale de haute technologie principalement engagée dans la recherche, le développement et la fabrication d'équipements logistiques intelligents. L'entreprise propose des solutions systématiques pour le chargement et le déchargement automatiques de wagons et de conteneurs à des clients de différents secteurs. Elle fournit sans réserve aux utilisateurs divers types d'équipements de chargement et de déchargement automatiques, notamment des dumpers arrière, des dumpers latéraux, des équipements de chargement de voitures et des flippers de conteneurs, et est l'une des sociétés proposant une gamme relativement complète d'équipements de chargement et de déchargement automatiques pour voitures et conteneurs en Chine.

Le company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

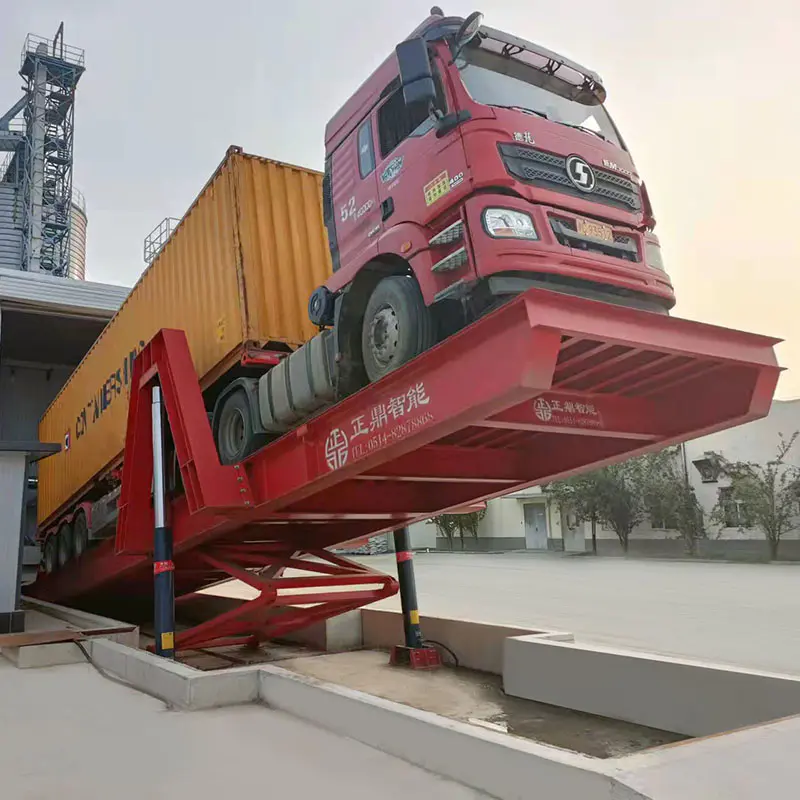

Le image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
